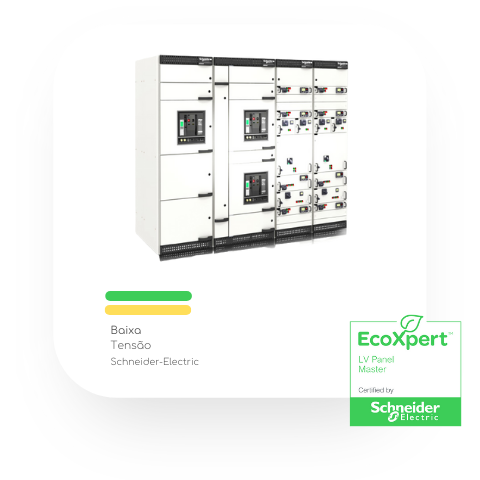

Produtos detalhes, produto:BlokSeT

Com design global, os painéis da linha são a resposta às exigências cada vez maiores por segurança e confiabilidade em equipamentos de manobra em baixa tensão. Fabricados para distribuição, centro de controle de motores até 6.300A e com alto nível de confiabilidade, atendem as normas nacionais, satisfazendo, conforme recomendação da NR-10, as exigências legais e técnicas das normas NBR IEC 61439-1/2, NBR 5410 e NBR IEC 60529.  Pela parceria Vepan Eletrotécnica-Schneider Electric, estão disponíveis nos modelos D, Dc, Mf e Ms.



Seu sistema é flexível e modular, projetado e testado exclusivamente com os componentes da Schneider Electric, permitindo melhor desempenho e uso seguro, auxiliados pela líder mundial em proteção e controle.



Além do foco em adaptação às necessidades de alto desempenho:

É ensaiado nas condições similares às que irá operar, dessa forma, tem-se certeza de que todos os ensaios de tipo garantem a performance do equipamento. São executados pela Schneider Electric e atestados por laboratórios idôneos, através da emissão de relatórios;

De aplicação global, a linha foi submetida aos ensaios de arco interno, conforme Relatório Técnico IEC TR 61641 e AS 3439-1, oferecendo resistência ao arco elétrico nos barramentos horizontais, verticais e nas partes internas das gavetas;

Possui ensaios contra abalo sísmico, garantindo o funcionamento do painel até 9.0 na escala Richter, conforme IEC 68-3-3;

Uma solução CCM inteligente em Ethernet Modbus TCP/IP, permitindo acesso remoto mundial.



Benefícios:

O mais adaptável às exigências, dentre os painéis de alto desempenho da Schneider Electric;

Segurança, confiabilidade e desempenho de um equipamento de baixa tensão, projetado e testado, conforme a NBR IEC 61439-1, e exclusivamente composto pelas marcas mundiais Merlin Gerin e Telemecanique;

Um projeto global único com realização local, fornecendo flexibilidade no gerenciamento de processos, adaptabilidade à hábitos do projeto local e à necessidades dos usuários finais;

Fabricado no Brasil  por esta parceria;

Uma grande base instalada em todos os setores industriais e de grande consumo de energia em ambientes rigorosos e em condições operacionais pesadas.



Dados técnicos:

• Tipo de colunas: D, Dc, Mf e Ms
• Corrente nominal (In): até 6.300 A
• Corrente suportável nominal de curta duração (Icw): até 100 kA - 1s
• Corrente condicional de curto circuito (Icc): 85 kA
• Tensão nominal (Un): até 690 Vca
• Tensão nominal de isolamento (Ui): 1000 V
• Tensão suportável de impulso (Uimp): 12 kV
• Frequência nominal (fn): 50 | 60 Hz
• Suportabilidade ao arco interno: 85 kA - 0,4s
• Grau de proteção: IP-20 | IP-31 | IP-42 | IP-54
• Forma construtiva: 2B | 3B | 4A | 4B
